Autocad: Texto Multilinha

O comando MTEXT, para a criação de texto multilinha, permite definir uma máscara de fundo, por forma a ocultar o que fica por trás do texto. No menu de contexto, marcamos a opção Background Mask. Aparece uma caixa onde se pode escolher a cor da máscara, eventualmente a cor de fundo do AutoCAD (marcando a opção Use drawing background color), e uma margem definida por um factor aplicado à altura de texto. A máscara tem um defeito (bug), quando se encurta o texto ou estica o texto, a máscara só varia em comprimento, não se ajusta em altura.

Na linha de comando digitalizar: MTEXT:

1º

2º





Civil 3D: Como Unir 2 Superfícies

Como fundir duas superfícies, ou seja: Tenho a superficie primitiva e criei um platô.

Por ex. Como ter uma nova superficie onde as curvas sejam interrompidas da superficie primitiva e se liguem as novas curvas do platô?

Procedimento:

1º Copiar a superfície do primitivo (através do botão da direita do mouse). Antes de copiar coloque visível  os triângulos da superfície.

2º

     2.1. Abrir na aba prospector a arvore da surface criada ((1));

     2.2. Abrir a árvore de Definition;

     2.3. Sobre Edit, clique com botão da direita do mouse. Escolha Paste Surface

3º Escolha a Surface a ser “colada” sobre a Copia do Primitivo

4º Após terminar mudar o style da superfice primitivo original para _No Display (se não existir no teu desenho, criar um desligando todos os itens).



Civil 3D: Alterar Valores das Cotas

Tens um ficheiro com cotas que queres alterar?
No Civil 3D é fácil.

Procedimento:

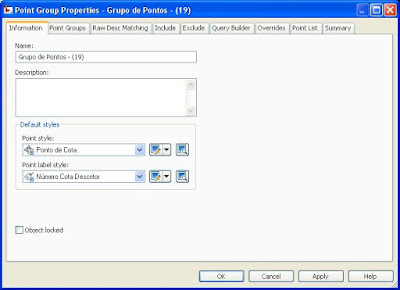

1º Criar o Grupo de pontos que queremos alterar



2º Após estar criado o Grupo de Pontos:

3º Após isso é só seguir a linha de comandos:









Civil 3D: Criar Tabela de Áreas

Vou colocar aqui um pequeno tutorial de como criar uma Tabela de Áreas apenas com algumas parcelas.

Procedimento:
1º Vai ao  menu superior de Parcels – add tables – add area.


2° Vai aparecer uma tela como essa a seguir, nela você deve marcar a opção que está em vermelho marcado

3º Na opção "No parcels Selected" deves selecionar quais são as parcelas que queres que apareçam na tabela.

4º Feito isso clica em OK e  é criada a tabela



Terraplanagem no Civil 3D : Indicação de Cotas de Aterro e Escavação

Ao trabalhar em terraplanagem é importante exibir na superfície as cotas de aterro e cotas de corte, para que a empresa que vai fazer os trabalhos saiba onde deve fazer os movimentos de terras.

Procedimentos:

1- Após estar com a superfície composta criada a partir do “Paste” das superfícies editadas na superfície do terreno Natural.

2- Criar uma nova superfície de comparação entre os volumes.

      2.1. Em Surfaces escolha Create Surface...;
      2.2. Defina o tipo TIN Volume Surface;
      2.3. Defina um nome para superfície de comparação;
      2.4. Defina a superfície do terreno natural como base e composta como
            Comparison Surface.

3- Clicar na Aba Settings _  Surface _  Label Styles _  Spot Elevation _ Expressions e com o botão direito do mouse escolha New..;

4- Informe o nome Valor_Negativo

5- No campo de expressão digitar -1 * {Surface Elevation}. Desta forma o Civil irá calcular os valores de forma que os positivos não sejam exibidos quando usado este estilo de expressão na composição da etiqueta.

6- Volta a Guia Prospector e clique com o botão direito do mouse sobre o nome da superfície de comparação;

7- Escolhe Add Label

8- Escolha Spot Elevation e em Spot Elevation Label Style, clique no botão ao lado para criar um novo estilo.

9- Definir o nome de Corte_Aterro, e clique na Guia Layout

10- Clique no X para excluir o estilo que estiver listado

11- Clique no ícone com A+, e no nome informe corte

12- No campo Contents, clique no botão com 3 pontos para compor a etiqueta

13 - Em Properties escolha a expressão que foi definida, e no campo Sign escolha Hide Negative Value.


14-  Clique na seta para o lado para publicar a composição da etiqueta

15- Clique em Ok, e escolha a cor Red para representar Corte

16- Clique no ícone com A+, e no nome informe Aterro.

17- No campo Contents, clique no botão com 3 pontos para compor a etiqueta

18- Em Properties escolha Surface Elevation, e no campo Sign escolha Hide Negative Value

19- Clique em Ok, e escolha a cor Green para representar Aterro

20- Fazer os ajustes da posição do Label de acordo com a necessidade

21- Fechar o quadro para finalizar a edição

22- No quadro escolha Add para adicionar as etiquetas

23- Escolher a superfície e clique nos pontos para adicionar. A partir disso o Civil irá marcar em vermelho os pontos de corte e verde os pontos de aterro

24- Para exibir o Grid, deve-se editar o estilho da superfície e na guia Display ativar o grid. Após na guia Grid fazer a configuração do espaço
