08 outubro 2009

Civil 3D: Criar Pontos


Barra de Ferramentas Create Points
Para aceder a Barra de ferramentas Create Points:Menu: Points>Create Points.,

Miscellaneous

Manual: Crie pontos onde desejar manualmente
Geodetic Direction and Distance: Crie pontos em uma direção geodésica e distância.
Resesction: Crie pontos em uma posição através de ângulos entre 3 pontos conhecidos.
Station/Offset Object: Cria pontos em um estaquemaneto e “offset” de um objeto.
Automatic: crie pontos automáticos em linhas, arcos e feture lines.
Along Line/Curve: crie pontos ao longo de linhas arcos e feature lines.
On line/Curve: crie pontos nas extremidades de linhas arcos e feature lines.
Divide Object: crie pontos uma quantidade determinada e eqüidistantes ao longo de linhas arcos e feature lines.
Measure Object: crie pontos eqüidistantes ao longo de linhas arcos e feature lines.
Polyline Vertices – Manual: crie pontos nos vértices de uma polyline podendo determinar a elevação de cada ponto.
Polyline Vertices – Automatic: crie pontos nos vértices de uma polyline.
Convert AutoCAD Points: Converta pontos de AutoCAD para o Sistema Civil 3D.

Convert Softdesk Point Blocks: Converta pontos do sistema Softdesk para o Sistema Civil 3D.

Intersection

Direction/Direction: Crie pontos na interseção entre duas direções definidas por dois pontos.
Distance/Distance: crie pontos na interseção entre duas distâncias definidas pelos comprimentos dos raios.
Direction/Distance: crie um ponto na interseção de uma direção (linha) e uma distância (raio).
Direction/Perpendicular: crie pontos que está na direção de uma linha e perpendicularmente ao um ponto.
Distance/Perpendicular: crie pontos que esta na radial de um circulo e um ponto.
Direction/Object: crie pontos na interseção de um objeto e direção de uma linha.
Distance/Objetc: crie pontos na interseção de um objeto e uma distância radial.
Object/Object: crie pontos na interseção de linhas, arcos e feature lines.
Perpendicular: crie pontos perpediculares a linhas, arcos e feature lines.
Direction/Alignment: crie pontos entre interseções de uma direção de uma linha e um alinhamento ou um ponto afastado.
Distance/Alignment: crie pontos entre interseções de uma direção de uma linha e um alinhamento.
Object/Alignment: crie pontos entre interseção de qualquer objeto e um alinhamento.
Alignment/Alignment: crie pontos entre interseção de alinhamentos ou uma distância.


Alignments

Station/Offset: cria pontos que estão afastados do estaqueamento de um alinhamento.
Divide Alignment: cria pontos determinando uma distancia durante o alinhamento.
Measure Alignment: cria pontos de mesma distancia ao longo de um alinhamento.
At Geometry Points: cria pontos em todos os pontos notáveis de um alinhamento.
Radial ou Perpendicular: cria um ponto em um alinhamento que está radial ou perpendicular no ponto selecionado.
Import From File: cria pontos ao longo de um alinhamento através da importação de um arquivo de texto ASCII

Profile Geometry Points: cria pontos de um alinhamento absorvendo as informações de seu alinhamento vertical.

Surfaces

Randon Points: cria pontos capturando sua elevação através de uma superfície.
On Grid: gera uma grade de pontos que capturam as elevações da superfície.
Along Polyline / Contour: cria pontos especificando distancia num objeto polyline ou com curva de nível de uma determinada superfície.

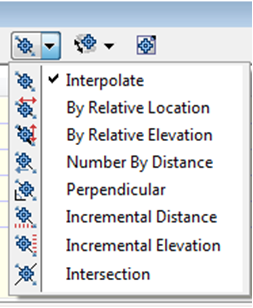

Interpolação


Interpolate: utilizado para criar pontos interpolados entre dois pontos selecionados.
By Relative Location: cria pontos interpolados através de uma distancia.
By Relative Elevation: cria ponto com uma elevação através da interpolação de 2 pontos selecionados.
Number By Distance: cria pontos interpolados usando uma determinada distancia.
Perpendicular: cria pontos nas extremidades de linhas, Feature Lines, Lot Lines e centros de arcos.
Incremental Distance: cria pontos interpolados usando incrementos de distancia.
Incremental Elevation: cria uma serie de pontos interpolados no qual determina um incremento de elevação ao longo de um trecho de uma linha.



High / Low: cria pontos na interseção de duas inclinações.
Slope / Grade Distance: cria pontos determinando uma inclinação e distancia.
Slope / Grade Elevation: cria pontos com base final de uma elevação para criar os dados do terreno acabado.

Import Points



Abre a caixa de dialogo Import Points para estabelecer a importação de pontos de um arquivo externo.
Podendo ter uma lista de pontos em um arquivo txt, e é importado para o civil e já podemos colocar o ficheiro num grupo de pontos .


Civil 3D 2009: Criar Curvas de Nível

Após termos adicionado os nossos pontos do levantamento topográfico, através do método de importar pontos em formato TXT ou FBK, estamos preparados para criar as nossas curvas de nível do nosso terreno natural.

Criar a surface:
Temos duas alternativas para criar a nossa Superfície:
1- No menu vamos ao Sub-Menu Surfaces > Create Surface
2- Com o Toolspace aberto, "clicamos" no menu Surfaces
Tanto por um método como por outro abrirá uma nova janela idêntica à apresentada de seguida (no meu caso abre com as configurações do meu template)

Vamos ao campo que diz Name e colocamos o nome da superfície que queremos
De seguida vamos ao campo que díz Style e abre a janela apresentada de seguida


Nesta janela vamos escolher o estilo de curvas de nível que queremos apresentar.
No meu template tenho vários estilos de curvas de nível.

Após estes passos teremso as curvas de nível criadas, na qual podem ser configuradas.
Configurar cores e estilo das curvas de nível
Essa configuração é feita no quadro apresentado de seguida.
Este acesso pode ser feito com o botão direito do rato em cima das curvas de nível, ao abrir a janela, carragamos em > Edit Surface Style, e abrirá então esta caixa.

Aqui poderemos mudar todo, desde: estilo de curvas , cor das curvas , intervalo das curvas...etc...
Fica por conta de cada um e explorar isto ao máximo


04 outubro 2009

Civil 3D: Importar Pontos

Neste video podemos ver um método de importação de pontos. Neste caso estamos a importar pontos no formato TXT. Podemos também importar pontos noutros formatos, como o formato FBK, na qual vamos tirar mais rendimento do programa
